1.不銹鋼管的特點(diǎn)


　　1.1耐蝕性

　　不銹鋼含鉻，鉻氧化時(shí)，在不銹鋼表面形成一層致密的鉻氧化層，稱之鈍化層，厚（3-5）×10-6mm，阻止金屬繼續(xù)氧化，避免氧和鐵氧化后產(chǎn)生像碳鋼氧化后那樣疏松的氧化鐵，碳鋼疏松的氧化鐵不斷氧化生銹，不斷剝落。而不銹鋼因鉻的存在，產(chǎn)生致密的鉻鈍化層保護(hù)金屬不繼續(xù)氧化，不銹鋼鈍化膜在損壞后有自動(dòng)恢復(fù)功能，故鉻的含量是不銹鋼管耐腐蝕的關(guān)鍵。銅和鋁也有致密鈍化層，但銅和鋁的強(qiáng)度比不銹鋼低。

　　1.2固溶是提高不銹鋼管耐腐蝕性能和韌性的關(guān)鍵

　　不銹鋼管大多采用含鎳超過(guò)百分之八的奧氏體不銹鋼制造，奧氏體不銹鋼中鐵素體含量一般不超過(guò)百分之八。圖1中左圖為體心立方鐵素體晶格，右圖為面心立方奧氏體晶格，在圖中立方體八個(gè)角為鐵原子，體心或面心為碳原子。在高溫下，碳鋼、合金鋼和不銹鋼均為面心立方的奧氏體晶格，一個(gè)立方體中有3個(gè)碳原子。如果是碳鋼和低合金鋼，奧氏體化后冷卻，鐵原子間距縮小，奧氏體收縮，轉(zhuǎn)變成只有一個(gè)原子碳的鐵素體晶格，很容易從奧氏體中析出碳化物。奧氏體不銹鋼因超過(guò)百分之八以上的鎳，鎳原子量為58.71，比鐵原子量55.847大，鎳原子在奧氏體晶格中置換鐵原子后，把奧氏體晶格撐大，當(dāng)固溶加熱后噴水快速冷卻時(shí)，晶格快速收縮，碳來(lái)不及析出，把碳原子固定在奧氏體晶格內(nèi)，這就是固溶。

　　如果奧氏體不銹鋼加熱后快速冷卻，碳原子固溶在奧氏體晶格內(nèi)，碳化物不在晶界析出，避免生成碳化鉻，避免晶界鉻貧化，避免氧和鐵結(jié)合氧化，從而避免產(chǎn)生晶間腐蝕。同樣，奧氏體不銹鋼快速冷卻，碳原子固溶在奧氏體晶格內(nèi)，晶界上沒(méi)有碳化物，金屬變形時(shí)沒(méi)有阻礙，因而不銹鋼變得很軟，延伸率大，韌性很好；而鐵素體基體的碳鋼淬火后，快速冷卻時(shí)，碳化物析出，韌性反而降低；冷卻愈快，析出碳化物愈粗，韌性愈低。故奧氏體不銹鋼固溶必須加熱后快速冷卻，從而避免碳化物析出。

　　1.3雙相不銹鋼管能夠耐氯離子腐蝕

　　由于鋼中存在的缺陷、雜質(zhì)和溶質(zhì)的不均勻性，使不銹鋼表面的鈍化膜在這些地方較為脆弱，當(dāng)蝕坑超過(guò)臨界尺寸（數(shù)十微米），在含氯的腐蝕性溶液中容易被破壞，破壞的部分便成為活化的陽(yáng)極，周?chē)鷧^(qū)域?yàn)殛帢O區(qū)，陽(yáng)極的面積非常小時(shí)，陽(yáng)極的電流密度很大，活性溶解加速，遂成為許多針狀小孔，成為“孔蝕”。因Cl－離子半徑較小，穿透力很強(qiáng)，所以，很容易進(jìn)入鈍化膜，吸附在金屬表面，進(jìn)而與腐蝕生成的Fe2+離子形成強(qiáng)酸弱堿鹽，使微小環(huán)境更趨酸性，從而加速腐蝕過(guò)程。

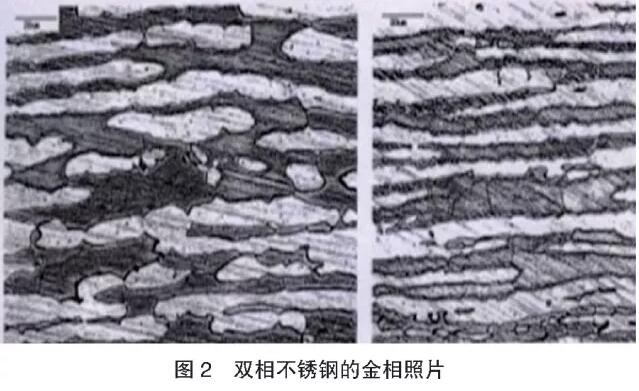

　　不銹鋼中奧氏體組織含量和鐵素體組織含量各占一半的為雙相不銹鋼，圖2為雙相不銹鋼的金相照片，黑色為鐵素體，白色為奧氏體，雙相不銹鋼中存在二個(gè)相，呈層狀分布，一個(gè)相的存在阻止另一個(gè)相中裂紋的發(fā)展，裂紋在鐵素體相中擴(kuò)展，需繞過(guò)島狀的奧氏體相，而奧氏體相起著屏障的作用，故雙相不銹鋼管能耐氯離子腐蝕。

　　2.厚壁不銹鋼管

　　2.1在輸水領(lǐng)域的應(yīng)用

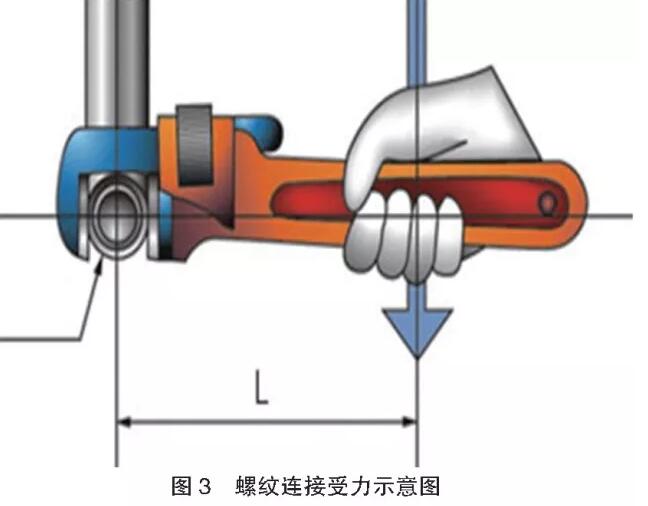

　　輸水領(lǐng)域包括城鎮(zhèn)建筑給排水和市政給排水。隨著社會(huì)對(duì)輸水質(zhì)量要求的提高，對(duì)管道直飲水的迫切要求，排水中腐蝕介質(zhì)的增多，愈來(lái)愈多的輸水管道采用不銹鋼管。所謂厚壁不銹鋼管，是指鋼管壁厚達(dá)到或超過(guò)鋼管車(chē)削螺紋所需厚度的不銹鋼管，厚壁不銹鋼管不僅可用焊接、法蘭、溝槽連接，并可螺紋連接。管道采用螺紋連接，安裝簡(jiǎn)單，更換方便，而且牢固可靠。如圖3所示，當(dāng)螺紋連接時(shí)，當(dāng)扳手力臂長(zhǎng)200mm，管螺紋擰一圈，手掌移動(dòng)628mm，管體才前進(jìn)了一個(gè)螺距2.309mm，相差272倍，管體的擰緊力為旋轉(zhuǎn)力的272倍，巨大的螺紋擰緊力確保管體和管件間螺紋擰緊后不滲漏。

　　在歐美地區(qū)城鎮(zhèn)輸水，從水廠至用戶，均采用厚壁不銹鋼管，在室內(nèi)采用螺紋連接，在室外大口徑管，采用溝槽、法蘭和焊接，水可以直接飲用。但在國(guó)內(nèi)，因厚壁不銹鋼管相對(duì)較貴，往往采用鍍鋅鋼管、襯塑復(fù)合鋼管、涂塑復(fù)合鋼管、塑料管、球墨鑄鐵管、預(yù)應(yīng)力鋼筒混凝土管代用，但因盛水超過(guò)48h，塑料表面易滋生細(xì)菌；塑料強(qiáng)度低，膨脹系數(shù)大，易老化；鍍鋅鋼管易生銹而產(chǎn)生黃水；球墨鑄鐵管承插部位水直接和鑄鐵接觸，表面涂覆的水泥和砂污染水質(zhì)。故國(guó)內(nèi)城鎮(zhèn)輸水還不能直接飲用。僅在一些高級(jí)的建筑，如上海環(huán)球金融中心大廈、上海中心大廈曾采用厚壁不銹鋼管。

　　目前出現(xiàn)的建筑內(nèi)細(xì)水霧滅火系統(tǒng)，按GB/T26785-2011《細(xì)水霧滅火系統(tǒng)及部件通用技術(shù)條件》規(guī)定：氣體貯存壓力為15MPa，滅火時(shí)水噴出成霧狀，達(dá)到了滅火效果，又可避免滅火時(shí)噴水對(duì)室內(nèi)物品的損害。由于細(xì)水霧滅火系統(tǒng)中內(nèi)壓較高，又為避免管道鐵銹堵塞噴霧孔，細(xì)水霧滅火系統(tǒng)管道必須采用厚壁不銹鋼管。GB50898-2013《細(xì)水霧滅火系統(tǒng)技術(shù)規(guī)范》中規(guī)定：系統(tǒng)的管道應(yīng)采用不銹鋼管或銅管，并應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《流體輸送用不銹鋼無(wú)縫鋼管》GB/T14976、《流體輸送用不銹鋼焊接鋼管》GB/T12771、《鍋爐、換熱器用不銹鋼無(wú)縫鋼管》GB13296和《銅及銅合金拉制管常用規(guī)格》GB/T1527的有關(guān)規(guī)定。

　　隨著建筑安裝人力成本的提高，材料成本在整體施工成本上所占比例在下降，很多地區(qū)在供水二次改造中，從水廠到用戶全部采用厚壁不銹鋼管，以達(dá)到供水能直接飲用的目的。如廣東省中山市小欖鎮(zhèn)在優(yōu)質(zhì)供水的管網(wǎng)改造中，選擇采用螺紋連接的厚壁不銹鋼管，與熱鍍鋅鋼管相比，施工人力成本一樣，材料成本略有提高，但使用壽命提高很多，輸送水質(zhì)大大提高。

　　2.2影響不銹鋼管質(zhì)量的因素

　　不銹鋼管的質(zhì)量主要受以下因素影響。

　　1）不銹鋼管坯料由電弧爐或中頻爐提供鋼水后在AOD爐中精煉，在AOD爐中通過(guò)吹氧脫碳沸騰，使鋼水中氣體夾雜物上浮到渣層。實(shí)際操作中，有時(shí)氧氣吹多了，再加硅鐵還原，反而產(chǎn)生更多的二氧化硅夾雜。

　　2）不銹鋼無(wú)縫管采用圓管坯進(jìn)行二輥斜軋穿孔，金屬在斜軋時(shí)向外流動(dòng)而成孔，當(dāng)軋輥轉(zhuǎn)速太快，成孔速度超過(guò)了坯料前進(jìn)速度，造成內(nèi)孔與芯棒脫離而并未接觸，穿孔變形過(guò)程中內(nèi)孔不受壓，易產(chǎn)生內(nèi)孔裂紋。

　　3）不銹鋼無(wú)縫管通過(guò)冷拔冷軋來(lái)改變外徑和壁厚，冷拔冷軋后的加工硬化需通過(guò)固溶來(lái)消除；為避免鋼管彎曲，有的工廠在固溶后鋼管緩慢冷卻，碳化物沒(méi)有固溶在奧氏體晶粒中而在晶界析出，金屬再次變形時(shí)，析出的堅(jiān)硬碳化物成為變形的阻力，在再次冷拔、冷軋時(shí)易產(chǎn)生裂紋。

　　4）不銹鋼連鑄板坯經(jīng)熱軋成中厚板，經(jīng)折彎成型并縱焊后即成為不銹鋼焊管。焊接時(shí)溫度太高，壁較厚時(shí)沒(méi)有采用分層焊，焊后沒(méi)及時(shí)用濕毛巾覆蓋冷卻，焊縫和熱影響區(qū)從高溫緩慢冷卻，奧氏體中碳化物析出至焊縫和熱影響區(qū)的晶界中，大大降低焊縫和熱影響區(qū)的韌性，并因此產(chǎn)生焊接裂紋。鋼管在對(duì)接焊安裝時(shí)，會(huì)由此而產(chǎn)生焊接裂紋。

　　2.3執(zhí)行標(biāo)準(zhǔn)

　　1）不銹鋼無(wú)縫鋼管執(zhí)行GB/T14976-2012《流體輸送用不銹鋼無(wú)縫鋼管》，要求P≤百分之三點(diǎn)五，從而限制使用中頻爐生產(chǎn)不銹鋼無(wú)縫管坯料，中頻爐為脫磷需額外補(bǔ)鎳鐵和鉻鐵；要求進(jìn)行液壓試驗(yàn)或渦流探傷、晶間腐蝕式驗(yàn)，以確保產(chǎn)品質(zhì)量。

　　2）雙相不銹鋼無(wú)縫鋼管執(zhí)行GB/T20833-2008《奧氏體-鐵素體型雙相不銹鋼無(wú)縫鋼管》，主要牌號(hào)有：S22253、S22053、S25073；要求進(jìn)行液壓試驗(yàn)或渦流探傷、壓扁試驗(yàn)、擴(kuò)口試驗(yàn)，以確保產(chǎn)品質(zhì)量；規(guī)定組織應(yīng)為奧氏體和鐵素體，奧氏體含量應(yīng)占百分之40-百分之60。

　　3）不銹鋼焊接鋼管執(zhí)行GB/T12771-2008《流體輸送用不銹鋼焊接鋼管》，要求進(jìn)行焊縫射線探傷，液壓試驗(yàn)或渦流探傷、晶間腐蝕試驗(yàn)，壓扁試驗(yàn)、焊縫橫向彎曲試驗(yàn)，以確保產(chǎn)品質(zhì)量。

　　4）雙相不銹鋼焊接鋼管執(zhí)行GB/T20832-2008《奧氏體-鐵素體型雙相不銹鋼焊接鋼管》，主要牌號(hào)有：S22253、S22053、S25073；要求進(jìn)行焊縫射線探傷，液壓試驗(yàn)或渦流探傷、壓扁試驗(yàn)、焊縫橫向彎曲試驗(yàn)，以確保產(chǎn)品質(zhì)量；規(guī)定組織應(yīng)為奧氏體和鐵素體，奧氏體含量應(yīng)占百分之40-百分之60。

　　3.薄壁不銹鋼管

　　3.1在輸水領(lǐng)域的應(yīng)用

　　對(duì)于小口徑的不銹鋼管，如DN15-DN50的不銹鋼管，在城鎮(zhèn)供水中，如只承受1MPa以下的水壓，從強(qiáng)度計(jì)算發(fā)現(xiàn)，0.6-0.8mm厚度已足夠，但為車(chē)削螺紋，鋼管厚度至少2.5mm，國(guó)內(nèi)很多企業(yè)開(kāi)發(fā)采用卡壓連接的304不銹鋼薄壁飲用管，不采用螺紋連接，壁厚大大減薄，成為薄壁不銹鋼管。不銹鋼管表面形成致密的鈍化膜，阻止金屬繼續(xù)氧化；薄壁不銹鋼管重量為鍍鋅鋼管的1/3；長(zhǎng)期使用不易結(jié)垢，表面拋光處理，外表靚麗大方；經(jīng)久耐用，耐大氣腐蝕和耐老化能力強(qiáng)；安裝簡(jiǎn)單，壁薄造價(jià)低，可輸送熱水，管內(nèi)不滋生細(xì)菌；故在住宅建設(shè)中，薄壁不銹鋼管得到了廣泛應(yīng)用。薄壁不銹鋼管在DN15-DN50范圍中使用，壁薄鋼管價(jià)格經(jīng)濟(jì)，卡壓連接；變形充分，密封性好；比塑料管強(qiáng)度高、耐高溫、不易老化；比鍍鋅管耐腐蝕；不像雙金屬?gòu)?fù)合管會(huì)產(chǎn)生雙金屬電位差腐蝕。

　　3.2薄壁不銹鋼管連接

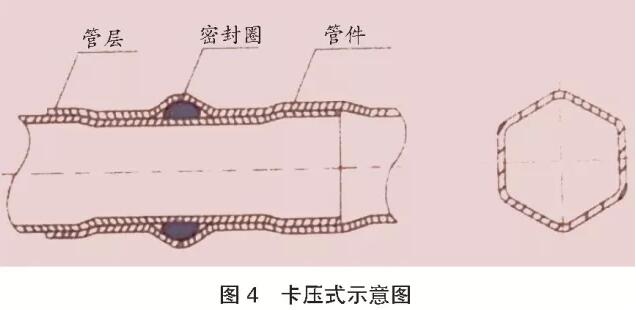

　　薄壁不銹鋼管經(jīng)卡壓后成六角狀的為卡壓式，承口的連接段連同插入的管材一起下凹變形后，在六角形的6個(gè)角增大摩擦阻力并抱死鎖緊，局部變形量大；為抗老化，密封圈已從硅橡膠發(fā)展至氯化丁基膠、三元乙丙膠；但卡壓前密封圈要放均勻，否則會(huì)引起局部泄漏；安裝后再拆卸比較困難；要注意密封圈的質(zhì)量，要能耐高溫，以用于輸送熱水，并要避免老化；安裝時(shí)，工具的鉗口必須與管道處于垂直狀態(tài)，必須精心施工，圓周方向上施力均勻，以避免局部漏水。與采用螺紋連接的厚壁不銹鋼管相比，為提高密封可靠性，各企業(yè)開(kāi)發(fā)了各種各樣的連接方式。有卡壓式和卡環(huán)式連接：經(jīng)卡環(huán)后成圓周環(huán)狀的為卡環(huán)式，圓周方向受力較均勻，整體上不易泄漏，但卡環(huán)后易轉(zhuǎn)動(dòng)；經(jīng)卡壓后成六角狀的為卡壓式，如圖4所示，在六角形的6個(gè)角增大摩擦阻力抱死鎖緊，局部變形量大，以防止拔脫；但圓周方向壓緊不均勻，容易局部泄漏，為此，卡壓式從單卡壓式發(fā)展為雙卡式、雙密封多卡壓式、以及更可靠的焊接連接和溝槽連接。

　　3.3生產(chǎn)工藝和影響質(zhì)量的關(guān)鍵

　　生產(chǎn)工藝采用生產(chǎn)小口徑焊管的輥式成型機(jī)組的連續(xù)焊接設(shè)備，逐漸將鋼帶卷成鋼筒，然后進(jìn)行鎢極氬弧焊自動(dòng)焊接，用高頻電壓引弧，用氣體保護(hù)焊接。

　　部分國(guó)內(nèi)薄壁不銹鋼生產(chǎn)廠家的焊機(jī)具備內(nèi)整平設(shè)備，可避免出現(xiàn)焊縫焊不透現(xiàn)象，內(nèi)孔平潔，可提高內(nèi)孔通水能力。所謂內(nèi)整平設(shè)備，是與焊槍同步前進(jìn)的整平頭可將熔化狀態(tài)的內(nèi)焊縫在線壓平。

　　國(guó)內(nèi)很多廠家的焊接生產(chǎn)線具備焊管固溶設(shè)備，在氨分解條件下，在氫氣和氮?dú)獗Ｗo(hù)下，對(duì)鋼管進(jìn)行中頻加熱，達(dá)到不銹鋼固溶溫度，然后在氫氣和氮?dú)獗Ｗo(hù)下冷卻，使碳固溶在奧氏體中不析出，從而提高焊縫和熱影響區(qū)的韌性和耐蝕性。

　　焊接固溶設(shè)備應(yīng)推廣安裝氫氣和氮?dú)獾膿Q熱器，氣體循環(huán)通過(guò)冷卻水池，以降低氫氣和氮?dú)獾臏囟龋逛摴茉诤附雍竽芸焖倮鋮s，確保固溶后碳化物不析出而固溶在晶體內(nèi)，使焊縫能提高韌性和耐蝕性，并可降低氫氣和氮?dú)庀牧俊?/span>

　　3.4執(zhí)行標(biāo)準(zhǔn)

　　1）薄壁不銹鋼管管體執(zhí)行GB/T19228.2-2011《不銹鋼卡壓式管件組件第二部分連接用薄壁不銹鋼管》，標(biāo)準(zhǔn)規(guī)定了鋼管化學(xué)成分，規(guī)定了不同口徑的鋼管外徑和壁厚，要求進(jìn)行液壓試驗(yàn)或渦流探傷、壓扁試驗(yàn)、擴(kuò)口試驗(yàn)、氣密試驗(yàn)、晶間腐蝕試驗(yàn)、鹽霧試驗(yàn)，以確保產(chǎn)品質(zhì)量。

　　2）GB/T29038-2012《薄壁不銹鋼管道技術(shù)規(guī)范》規(guī)定了：卡壓式D型和S型承口連接、環(huán)壓式連接、可曲撓螺紋連接、壓縮式管件連接、卡凸式管件連接、對(duì)接氬弧焊連接、承插氬弧焊連接的方法和要求。

　　4.內(nèi)襯不銹鋼復(fù)合鋼管

　　4.1內(nèi)襯不銹鋼復(fù)合鋼管在輸水領(lǐng)域的應(yīng)用

　　內(nèi)襯不銹鋼復(fù)合鋼管的外層為碳鋼管，內(nèi)層為不銹鋼管，兼有碳鋼的強(qiáng)度和價(jià)廉特性，又有不銹鋼的耐腐蝕性和耐高溫性，在輸送飲用水、消防給水、高溫水、空調(diào)用水、污水等給水排水及蒸汽、燃?xì)獾确秶玫綇V泛的應(yīng)用，加之成熟配套的連接方法，可采用螺紋、法蘭、溝槽、焊接連接，公稱尺寸已擴(kuò)大到DN1400，內(nèi)襯不銹鋼復(fù)合鋼管應(yīng)用前景十分廣泛。

　　為解決城鎮(zhèn)居民二次供水存在的跑冒滴漏嚴(yán)重、供水服務(wù)不規(guī)范、水質(zhì)二次污染風(fēng)險(xiǎn)高等突出問(wèn)題，住房城鄉(xiāng)建設(shè)部、國(guó)家發(fā)展改革委、公安部、國(guó)家衛(wèi)生計(jì)生委日前聯(lián)合下發(fā)通知，要求各地加強(qiáng)和改進(jìn)城鎮(zhèn)居民二次供水設(shè)施建設(shè)與管理，解決好城鎮(zhèn)供水“最后一公里”的水質(zhì)安全問(wèn)題，更好地保障生活飲用水質(zhì)量。通知明確，城鎮(zhèn)供水管網(wǎng)建設(shè)或改造時(shí)，設(shè)計(jì)供水壓力要滿足住宅用水的合理需求，減少因管網(wǎng)水壓過(guò)低而增建二次供水設(shè)施的數(shù)量；要對(duì)建設(shè)二次供水設(shè)施的必要性進(jìn)行技術(shù)論證，在保障水質(zhì)達(dá)標(biāo)和供水管網(wǎng)運(yùn)行安全的前提下，經(jīng)濟(jì)合理地選擇二次供水方式。與鍍鋅管、球墨鑄鐵管、碳鋼管相比，內(nèi)襯不銹鋼復(fù)合鋼管耐蝕性和衛(wèi)生性大大提高，輸水阻力大大降低；與塑料管、襯塑管、涂塑管、薄壁不銹鋼管相比，內(nèi)襯不銹鋼復(fù)合鋼管大大提高了使用壽命，避免塑料老化，降低漏水率。浙江紹興地區(qū)因全面推廣應(yīng)用內(nèi)襯不銹鋼復(fù)合鋼管，漏水率在全國(guó)最低。漏損率從2001年的百分之18.01降到2015年的百分之3.47。

　　內(nèi)襯不銹鋼復(fù)合鋼管比鋼塑管，費(fèi)用僅增加約百分之20，但鋼塑管易脫膠，鋼塑管中塑料易老化，塑料表面易滋生細(xì)菌。

　　內(nèi)襯不銹鋼復(fù)合鋼管比薄壁不銹鋼管，費(fèi)用約降低百分之30。薄壁不銹鋼管的卡壓連接與內(nèi)襯不銹鋼復(fù)合鋼管的螺紋連接相比，卡壓連接的橡膠密封圈，易因安裝不均勻而泄漏，橡膠密封圈易老化，影響使用壽命。

　　4.2生產(chǎn)工藝和特點(diǎn)

　　1）旋壓成型

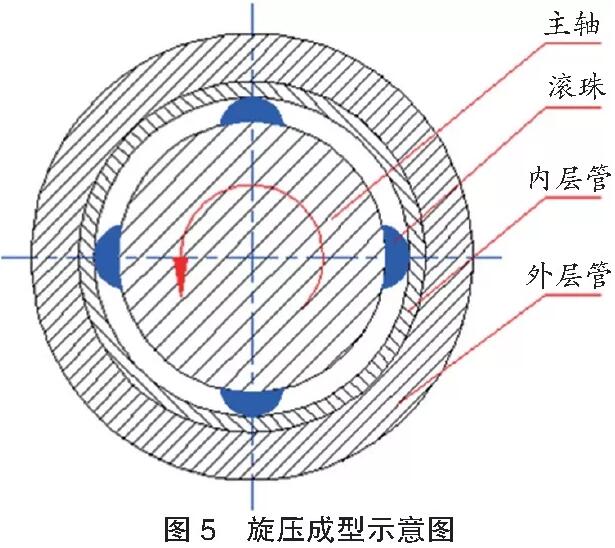

　　旋壓成型是采用較大內(nèi)徑的基管嵌套較小外徑襯管，借助旋轉(zhuǎn)移動(dòng)的模具對(duì)襯管施加壓力，實(shí)現(xiàn)基管和襯管間緊密結(jié)合的工藝方式。如圖5所示，隨著模具旋轉(zhuǎn)擠壓和軸向進(jìn)給，內(nèi)襯管由彈性變形狀態(tài)進(jìn)入塑性變形狀態(tài)并貼緊外基管，同時(shí)外基管發(fā)生彈性變形，使基管和襯管緊密貼合。當(dāng)模頭離開(kāi)時(shí)，外基管彈性收縮，使外基管和內(nèi)襯管之間緊密結(jié)合。與冷拔冷擴(kuò)法相比，旋壓頭與復(fù)合管內(nèi)壁的接觸為點(diǎn)接觸，壓強(qiáng)大，因而結(jié)合強(qiáng)度大。旋壓頭和旋壓頭上的滾柱都在旋轉(zhuǎn)，滾柱和復(fù)合管內(nèi)部是滾動(dòng)摩擦，而采用拉拔、擴(kuò)孔的復(fù)合方法，為滑動(dòng)磨擦，因而旋壓不易損壞復(fù)合管內(nèi)表面，可以施加更大的壓力，這樣旋壓復(fù)合管層間結(jié)合強(qiáng)度大。

　　2）液壓成型

　　液壓成型是采用較大內(nèi)徑的基管嵌套較小外徑襯管，經(jīng)過(guò)液壓施加壓力的加工方法，實(shí)現(xiàn)基管和襯管間緊密結(jié)合的工藝方式。目前，上海海隆石油管材研究所、番禺珠江鋼管有限公司、浙江久立特材有限公司采用液壓成型進(jìn)行生產(chǎn)。關(guān)鍵是兩端有特殊的側(cè)向密封結(jié)構(gòu)，使內(nèi)壓在高壓下不泄漏。高壓水通過(guò)高壓腔進(jìn)水口，進(jìn)入由O型密封圈和密封膠圈組成的高壓腔內(nèi)，在高壓水的作用下，密封圈徑向脹大。其外徑與復(fù)合管內(nèi)管的內(nèi)徑形成密封面，當(dāng)高壓腔內(nèi)壓力達(dá)到設(shè)定值時(shí)，通過(guò)脹合腔進(jìn)水口，向脹合腔注水并加壓。

　　隨脹合腔內(nèi)壓力升高，高壓腔內(nèi)壓力也同步升高，當(dāng)壓力升高到一定值時(shí)，內(nèi)層管由彈性變形狀態(tài)進(jìn)入塑性變形狀態(tài)，并貼緊外管；當(dāng)管內(nèi)壓力達(dá)到一定值時(shí)，外管發(fā)生彈性變形，兩管緊密貼合在一起，當(dāng)內(nèi)管壓力卸除后，如外層管彈性回復(fù)大于內(nèi)層管的彈性回復(fù)，復(fù)合管內(nèi)管與復(fù)合管外管緊密貼合，完成一支復(fù)合管的制造過(guò)程。側(cè)向密封，沒(méi)有軸向液壓力，不會(huì)破壞復(fù)合管端部。

　　3）爆燃成型

　　爆燃成型是將襯有薄壁不銹鋼管的碳鋼管兩端封住，將管內(nèi)炸藥燃爆，炸藥的化學(xué)能在極短時(shí)間內(nèi)轉(zhuǎn)化為對(duì)周?chē)橘|(zhì)的高溫高壓沖擊波，產(chǎn)生強(qiáng)大的脈沖應(yīng)力，通過(guò)使內(nèi)層不銹鋼管體積膨脹，發(fā)生塑性變形，黏結(jié)處金屬的局部擾動(dòng)以及熱過(guò)程使內(nèi)層不銹鋼管和外層碳鋼管緊密結(jié)合，完成成型過(guò)程。外模為42CrMo的鋼模經(jīng)調(diào)質(zhì)后加工制成，當(dāng)引爆后，復(fù)合管壁迅速貼模過(guò)程中，空氣受壓縮產(chǎn)生熱點(diǎn)，將灼傷鋼管表面。因此，外模兩端安裝密封端蓋，留有抽氣孔，爆炸前先將空氣抽出，抽空到0.1Pa以下。

　　采用2mm厚塑料板固定炸藥，炸藥在塑料板上均勻條狀布置，采用單發(fā)電雷管直接起爆，通過(guò)導(dǎo)爆索使全部炸藥起爆。把外模放在水池中，可降低噪音和溫度。

　　4）復(fù)合板（帶）成型焊接復(fù)合

　　復(fù)合板（帶）成型焊接復(fù)合是基層和覆層鋼板或鋼帶在熱軋或爆炸過(guò)程中冶金熔合成一體的復(fù)合鋼板或鋼帶，復(fù)合鋼板或鋼帶經(jīng)成型后，再焊接成復(fù)合鋼管。熱軋不銹鋼復(fù)合板卷將碳鋼板坯和不銹鋼板坯疊合在一起，夾層中有金屬黏結(jié)層，在四周封焊后抽真空至0.1Pa，加熱至軋制溫度，在軋機(jī)中進(jìn)行大壓下量的軋制，每道次壓下百分之20-百分之30，總壓縮比達(dá)到15-20。軋制后復(fù)層淋水冷卻，碳鋼板和不銹鋼板復(fù)合在一起，結(jié)合強(qiáng)度可超過(guò)200MPa。

　　5）內(nèi)旋壓熱熔合工藝

　　內(nèi)旋壓熱熔合工藝是內(nèi)旋壓成型復(fù)合過(guò)程中經(jīng)高溫加熱，實(shí)現(xiàn)基管與覆層間冶金熔合成一體的復(fù)合方式。通過(guò)高溫相變與擴(kuò)散作用，在外基管和內(nèi)襯管的交界面上發(fā)生合金元素的相互擴(kuò)散以及相變，實(shí)現(xiàn)高結(jié)合力的冶金復(fù)合，基管和內(nèi)復(fù)管之間結(jié)合強(qiáng)度可超過(guò)140MPa，成為無(wú)縫隙、無(wú)間隔的整體金屬管，夾層中不會(huì)進(jìn)入潮氣。
